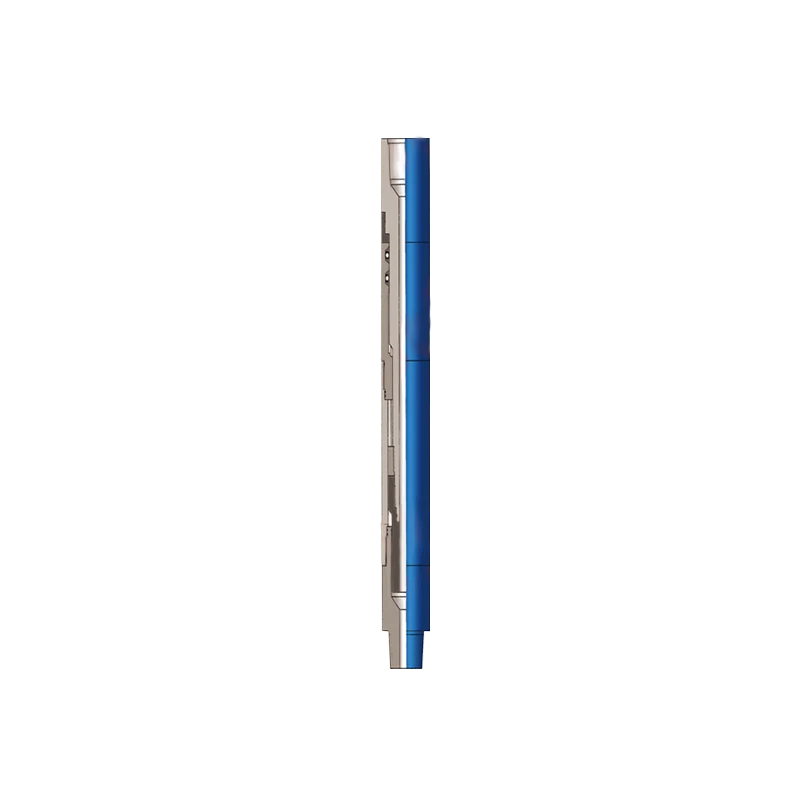

Смазанная амортизирующая подставка BXJ для выемки инструмента

Смазанная амортизирующая подставка для выемки — один из видов амортизаторов, который создаёт ударную силу за счёт энергии, возникающей при движении тяжёлого груза вниз. Внутренняя камера заполнена гидравлическим маслом для обеспечения более длительного срока службы.

Инструмент подходит для работы на средних и больших глубинах. Основные преимущества:

• Способен создавать сильную одностороннюю ударную силу вниз;

• Максимальная ударная сила;

• Непрерывные ударные воздействия вниз;

• Средняя ударная сила;

• Непрерывные ударные воздействия вверх с низкой силой;

• Может освобождать застрявшие инструменты (fishing tool);

• Может выполнять функции инструмента с постоянным давлением при бурении;

• Простая конструкция и лёгкость эксплуатации — всё это делает данный амортизатор широко применяемым.

Принцип работы

Преобразование энергии при ударной операции

Удар вниз создаётся за счёт преобразования энергии. Подъём бурильной колонны вызывает натяжение амортизатора на определённую высоту, что создаёт потенциальную энергию. При дальнейшем подъёме бурильной колонны она испытывает упругую деформацию (энергию упругой деформации пружины). При резком опускании бурильной колонны накопленная энергия заставляет колонну ускоренно двигаться вниз. Когда амортизатор достигает закрытого положения, обе эти энергии в этот момент превращаются в большую ударную силу вниз.

Основные факторы, влияющие на силу удара

На силу удара влияют многие факторы, однако ключевыми являются:

1. Чем больше масса, подвешенная на верхней части бурильной колонны амортизатора, тем больше сила удара;

2. Чем больше растяжение пружины при подъёме бурильной колонны, тем сильнее удар;

3. Чем длиннее ход амортизатора, тем больше сила удара.
