Обводной клапан

Category Аварийно-спасательный инструмент Tags fishing tool, valve

Во время буровых работ, когда происходит газонефтяной выброс (well kick) и отверстие долота (bit bore) блокируется, можно открыть обводной клапан для обеспечения циркуляции жидкости и глушения скважины. Перед бурением газонасыщенного пласта обводной клапан должен располагаться рядом с долотом или непосредственно на нем.

Параметр Обводной клапан

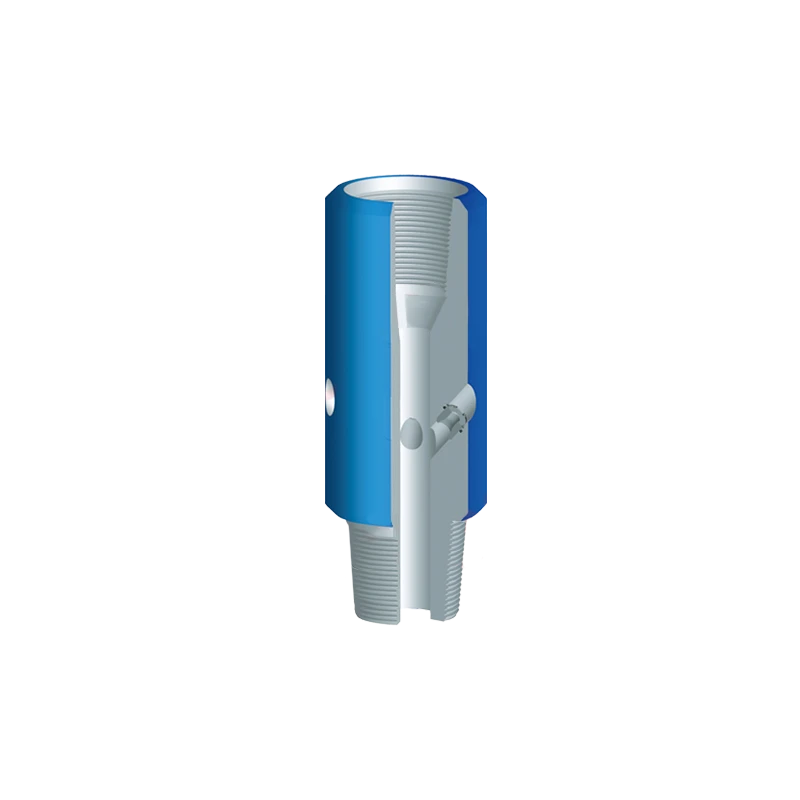

Во время буровых работ, когда происходит газонефтяной выброс (well kick) и отверстие долота (bit bore) блокируется, можно открыть обводной клапан (by-pass valve) для циркуляции жидкости и глушения скважины. Перед бурением газонасыщенного пласта обводной клапан должен располагаться рядом с долотом или непосредственно на нем.

При возникновении выброса и слишком высоком давлении насоса или блокировке могут быть выполнены следующие действия для открытия обводного клапана:

Отсоединить кэлли (Kelly) и опустить в скважину стальной шарик (или нейлоновый шарик), который транспортируется с помощью инструмента;
Подсоединить кэлли обратно;
С помощью циркуляции насоса подать шарик в удерживатель (retainer);
Когда жидкость закроет клапан, предохранительный штифт (shear pin) разорвется при увеличении давления насоса на 0,5–1,5 МПа выше исходного давления;
После разрыва штифта уплотнительная втулка (seal sleeve) опускается и открывает отверстие для сброса, давление насоса падает, после чего можно возобновить нормальную циркуляцию и операции по глушению скважины.

При заказе, пожалуйста, указывайте:

Наружный диаметр корпуса (O.D.);
Тип соединения;
Давление насоса для разрыва штифта, если отличается от стандартного.

Модель	Наружный диаметр (мм)	Уплотнительная втулка (мм)	Верхнее соединение (гнездо)	Нижнее соединение	Давление насоса для разрыва штифта (МПа)	Диаметр стального шарика (мм)
PTF105	105	32	NC31	NC31 (штифт)	3–10	35
PTF121A	121	38	NC38	NC38 (штифт)	3–10	45
PTF127	127	38	NC38	NC38 (штифт)	3–10	45
PTF127C	127	38	NC38	3 1/2 REG (гнездо)	3–10	45
PTF159	159	49	NC46	NC46 (штифт)	3–10	54
PTF159B	159	49	NC46	4 1/2 REG (гнездо)	3–10	54
PTF168	168	50.8	NC50	NC50 (штифт)	3–10	54
PTF203	203	62	6 5/8 REG	6 5/8 REG (гнездо)	3–10	65
