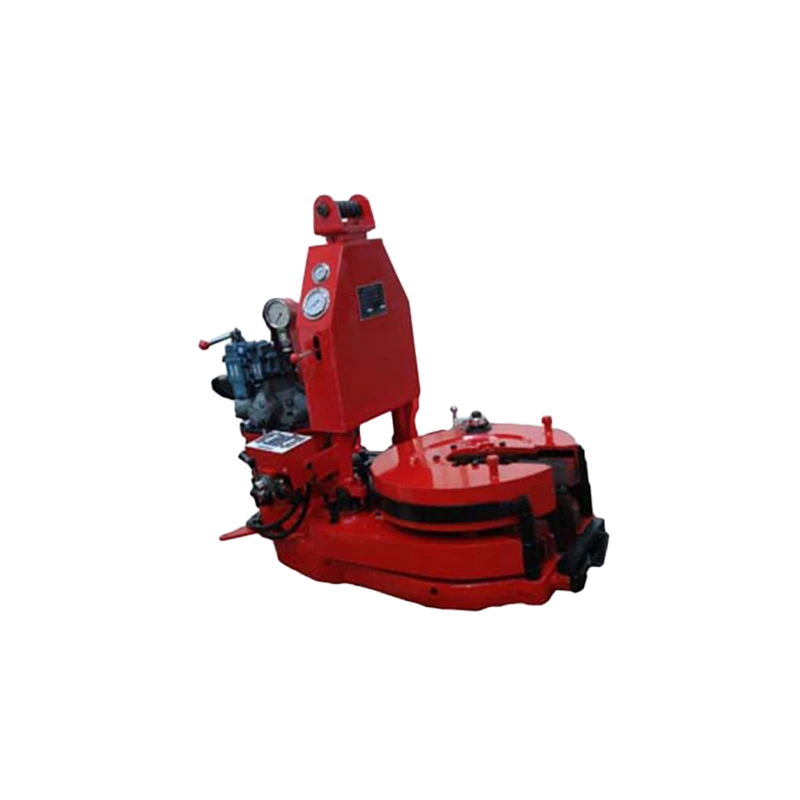

Гидравлический трубный ключ

Categories Буровой такелаж, Механизированный ключ Tags handling tool, power tong

Буровой силовой ключ серии ZQ, модель III, является усовершенствованной версией силового ключа ZQ203-100. Этот силовой ключ может быть закреплён на направляющей для перемещения вперёд и назад. Он способен проходить над устьем скважины и перемещаться к “мышиной норе” для работы. Основной ключ может двигаться вверх и вниз. Перемещение и подъём ключа могут управляться дистанционно и выполняться автоматически. Особенно подходит для объектов с небольшой площадью устья скважины.

Параметр Гидравлический трубный ключ

Серия гидравлических ключей для бурильных труб ZQ с маркировкой III — это усовершенствованные модели на базе гидравлического ключа ZQ203-100. Этот ключ может фиксироваться на направляющей для перемещения вперед и назад. Он способен проходить через устье скважины и перемещаться к вспомогательной скважине (mouse hole) для работы. Основной ключ может подниматься и опускаться. Перемещение и подъём ключа управляются дистанционно и выполняются автоматически. Особенно подходит для работы на площадках с ограниченным пространством (узкий рабочий участок).

Модель		ZQ203-125	ZQ203-100	ZQ203-100A	ZQ203-100B	ZQ162-50	ZQ127-25
Диапазон размеров	mm	127-203	121-203	121-203	121-203	85-162	65-127
	in	3 1/2coupling	3 1/2coupling	3 1/2coupling	3 1/2coupling	2 3/8coupling	2 3/8coupling
	in	8body	8body	8body	8body	5body	3 1/2coupling
Максимальный крутящий момент	kN.M	125	100	100	100	50	25
Максимальный крутящий момент	ft.lbf	92200	73750	73750	73750	36880	18440
Скорость вращения ключа	rpm	40	40	40	40	60	65
Скорость вращения ключа	rpm	2.7	2.7	2.7	2.7	4.1	10.5
гидравлическая система	Mpa	20	16.6	16.6	16.6	16	12
номинальное давление	Psi	2900	2400	2400	2400	2320	1740
гидравлическая система	L/min	114	114	114	114	120	180
номинальное давление	gpm	30	30	30	30	32	48
Ход переключения	mm	1500	1500	1500	/	1000	1000
цилиндр	in	59	59	59	/	39.4	39.4
Расстояние перемещения	mm	/	/	/	0-3000	/	/
of tong	in	/	/	/	0-59	/	/
Высота подъёма	mm	/	/	0-485	0-1800	/	/
of tong	in	/	/	0-19	0-31.5	/	/
Габаритные размеры	mm	1720×1050×1750	1700×1000×1400	1700×1000×1400	1750×1650×2050	1570×800×1190	1110×790×820
Габаритные размеры	in	68×41×69	67×39×55	67×39×55	69×65×81	62×31×47	44×31×32
bec	Kg	2600	2400	2500	3250	1500	620
bec	Ib	5730	5290	5510	7165	3310	1360
