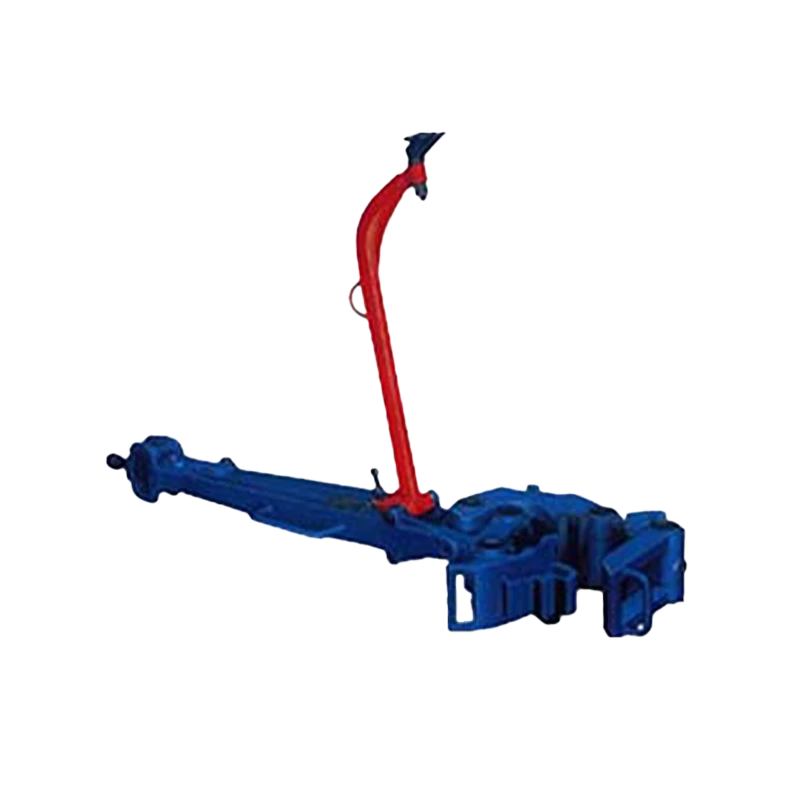

Ручные клещи типа B

Categories Ручной буровой ключ, Буровой такелаж Tags handling tool, manual tong

Ручные клещи типа B — незаменимый инструмент в нефтяных операциях для закручивания и откручивания резьб бурильных труб, обсадных соединений и муфт. Размер рукоятки клещей можно регулировать заменой зацепных кулачков и ступеней зажима.
Диапазон рабочих диаметров ручных клещей составляет от 3-3/8 до 12-3/4 дюймов.
Ручные клещи типа B также известны как ручные клещи HT 55.

Параметр Ручные клещи типа B

Ручные клещи типа B — незаменимый инструмент в нефтяных операциях для закручивания и откручивания резьб бурильных труб, обсадных соединений и муфт. Размер рукоятки клещей можно регулировать путем замены зацепных кулачков и ступеней зажима.
Диапазон рабочих диаметров ручных клещей составляет от 3-3/8 до 12-3/4 дюймов.
Ручные клещи типа B также известны как ручные клещи HT 55.

No-of Latch Lug Jaw	Latch Step	Size Range	Rated Torque
No-of Latch Lug Jaw	Latch Step	mm (in)	(kN·m)
5a	1	86~105 (3-3/8~4-1/8)	55
5a	2	105~133 (4-1/8~5-1/4)	75
5b	1	108~133 (4-1/4~5-1/4)
	2	127~146 (5~5-3/4)
	3	152~171 (6~6-3/4)
5b1	1	133~146 (5-1/4~5-3/4)
	2	152~168 (6~6-5/8)
	3	172~203 (6-3/4~8)	55
5c	1	168~187 (6-5/8~7-3/8)	75
	2	187~203 (7-3/8~8)	75
	3	216~219 (8-1/2~8-5/8)	55
5d	1	216~244 (8-1/2~9-5/8)
5d	2	270~273 (10-5/8~10-3/4)
5e	1	298 (11-3/4)
5e	2	324 (12-3/4)
5e1	1	273 (10-3/4)
5e1	2	299 (11-3/4)
5e3	1	330~340 (13~13-3/8)
