Вращающийся стол

Category

Доступен в ручном и ЧПУ исполнении. Также может поставляться с контроллером для использования в качестве программируемого индексера. Популярен среди промышленных предприятий благодаря компактным размерам, прочной конструкции и долговременной точности.

Параметр Вращающийся стол

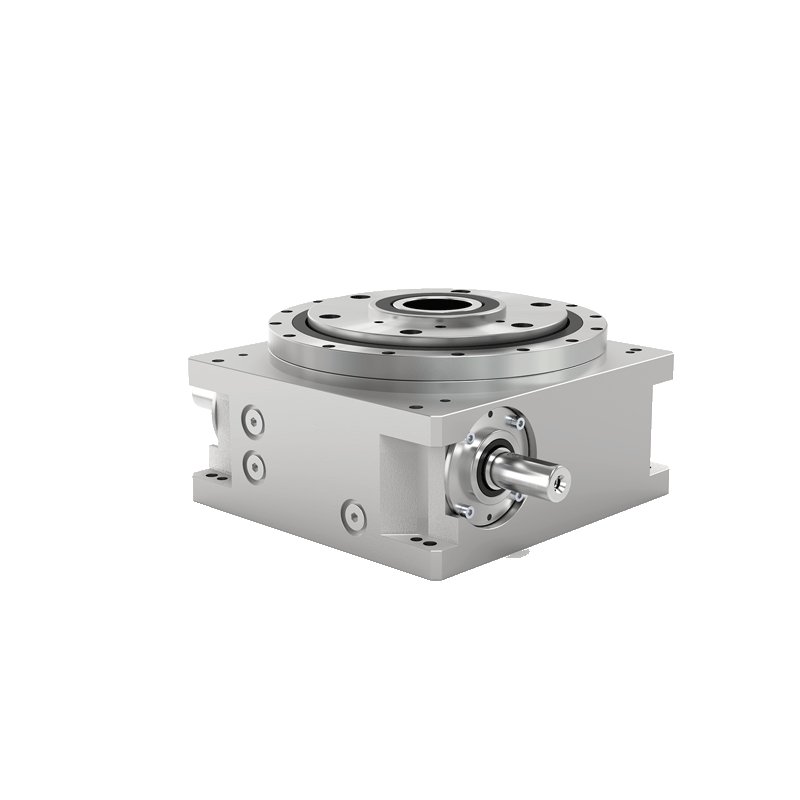

Вращающийся стол доступен в исполнении с ручным управлением или с ЧПУ (CNC). Его можно приобрести с контроллером для использования в качестве программируемого индексатора. Этот стол популярен в промышленных мастерских благодаря компактным размерам, прочной конструкции и долговечной точности.

Также доступна модификация с большим сквозным отверстием диаметром 15/32″, к которому можно крепить наши патроны. Эта модификация была разработана по запросам клиентов, занимающихся лазерной гравировкой. Большое отверстие позволяет удерживать более крупный материал. Вращающийся стол покрыт никелево-тефлоновым напылением, поскольку он разработан для ежедневного промышленного использования. Это покрытие обеспечивает устойчивость к ржавчине, прочную поверхность и дополнительные смазочные свойства.

  1. Вращающийся стол разработан и изготовлен в соответствии со стандартом API 17K и другими техническими нормами.

  2. Обладает высокой грузоподъемностью и стабильным вращением.

  3. Хорошо смазывается, надежно фиксируется и удобен в обслуживании.

Модель E704 ZP1-90 ZP135 ZP175 ZP205 ZP275
Диаметр отверстия (дюймы) 7 10 1/8 13 1/2 444.5 (17 1/2”) 520 (20 1/2”) 698.5 (27 1/2”)
Макс. статическая нагрузка (фунты) 130000 200000 300000 500000 700000 1000000
Номинальный крутящий момент (фунт-футы) 7300 8100 8800 10200 16500 20200
Расстояние по центру между поворотным столом и зубьями цепного колеса (дюймы) 23 1/4 (до центра двух цепных колес) 47 3/8 (расстояние от фланца до поворотного стола) 44 44 3/4 53 1/4 53 1/4
Максимальная скорость (об/мин) 300 300 350 300 300 250
Передаточное число зубчатой передачи 2.94 3.38 3.5 3.58 3.22 3.67
Габаритные размеры (дюймы) 37×23×21 71×39×20 68×35×15 76×50×23 90×45×26 95×66×27
Вес (фунты) 1171 3713 2734 8576 12192 14932



Хотите узнать больше о этом буровом оборудовании?
